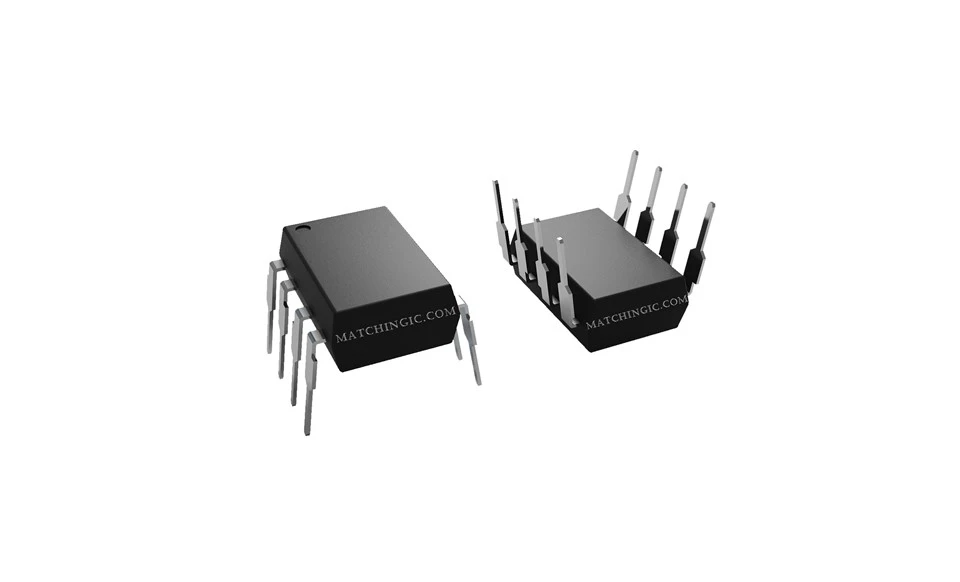

TLP759

FOTOKOPPEL LOGICA 8DIP T/H

Aanvraag sturen

Beschrijving

Technische Parameters

Gerelateerde producten:

Mfr. onderdeel	TLP759	TLP759 (D4,J,F)	TLP759 (IGM,F)	TLP759 (J,F)
Beschrijving	OPTOKOPPEL, FOTOTRANSISTOR UIT	OPTOKOPPEL, FOTOTRANSISTOR	OPTOKOPPEL, FOTOTRANSISTOR	OPTOKOPPEL, FOTOTRANSISTOR
Voorraad	80000	80000	80000	80000
Productstatus	Actief	Actief	Actief	Actief
Spanning - Isolatie	5000Vrms	5000Vrms	5000Vrms	5000Vrms
Huidige overdrachtsverhouding (min.)	20% @ 16mA	20% @ 16mA	20% @ 16mA	20% @ 16mA
Huidige overdrachtsverhouding (max.)
In-/uitschakeltijd (type)	200 ns, 300 ns	200 ns, 300 ns	200 ns, 300 ns	200 ns, 300 ns
Invoertype	gelijkstroom	gelijkstroom	gelijkstroom	gelijkstroom
Uitvoertype	Transistor van 1 MB	Transistor van 1 MB	Transistor van 1 MB	Transistor van 1 MB
Spanning - uitgang (max.)	20V	20V	20V	20V
Stroom - Uitgang / Kanaal	8mA	8mA	8mA	8mA
Spanning - Voorwaarts (Vf) (Typ)	1.65V	1.65V	1.65V	1.65V
Stroom - DC vooruit (als) (max.)	25mA	25mA	25mA	25mA
Bedrijfstemperatuur	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C
Pakket / doos	DIP8 (7,62 mm)	DIP8 (7,62 mm)	DIP8 (7,62 mm)	DIP8 (7,62 mm)
Pakket	Buis	Buis	Buis	Buis

Algemene beschrijving:

De TLP759(IGM) bestaat uit een GaAℓAs-lichtgevende diode met hoge output en een hogesnelheidsdetector van één chip-fotodiode-transistor.

Deze eenheid is een DIP met 8 afleidingen.

TLP759(IGM) heeft geen interne basisaansluiting en een Faraday-schild geïntegreerd op de fotodetectorchip zorgt voor een effectieve common-mode ruis-transiënte immuniteit.

TLP759(IGM) garandeert minimale en maximale voortplantingsvertragingstijd, schakeltijdspreiding en hoge common-mode transiënte immuniteit. Daarom is de TLP759(IGM) geschikt voor isolatie-interface tussen IPM (intelligente voedingsmodule) en besturings-IC-circuits in motorbesturingstoepassingen.
