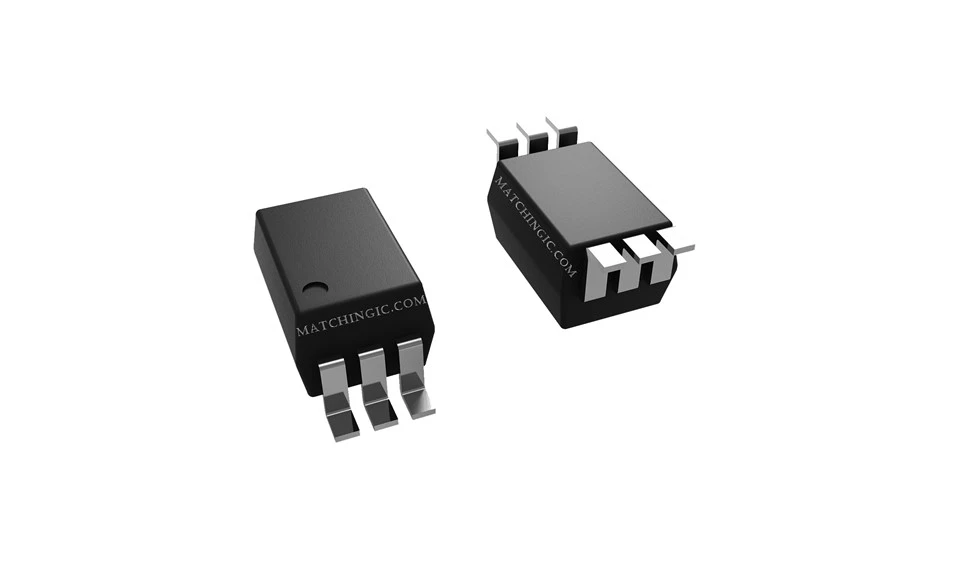

TLP151A(TPL,E)

Met een piekuitgangsstroom van ±0,6 A werkt hij effectief in een breed temperatuurbereik (-40 tot 110 graden) en accepteert hij een breed voedingsspanningsbereik (10 tot 30 V).

Aanvraag sturen

Beschrijving

Technische Parameters

De TLP151A(TPL, E) optocoupler-poortdriver is een zeer veelzijdig en betrouwbaar apparaat met een totempaaluitgangsconfiguratie, ingekapseld in een compact SO6-pakket. Met een piekuitgangsstroom van ±0,6 A werkt hij effectief in een breed temperatuurbereik (-40 tot 110 graden) en accepteert hij een breed voedingsspanningsbereik (10 tot 30 graden). V). Met een lage ingangsstroom van 5,0 mA en een snelle voortplantingsvertragingstijd van 500 ns garandeert dit apparaat een nauwkeurige en responsieve werking. Bovendien biedt het een opmerkelijke common-mode transiënte immuniteit (±20 kV/μs) en een aanzienlijke isolatiespanning van 3750 Vrms, waardoor het geschikt is voor diverse toepassingen in verschillende industrieën waar betrouwbaar, snel schakelen en elektrische isolatie essentieel zijn.

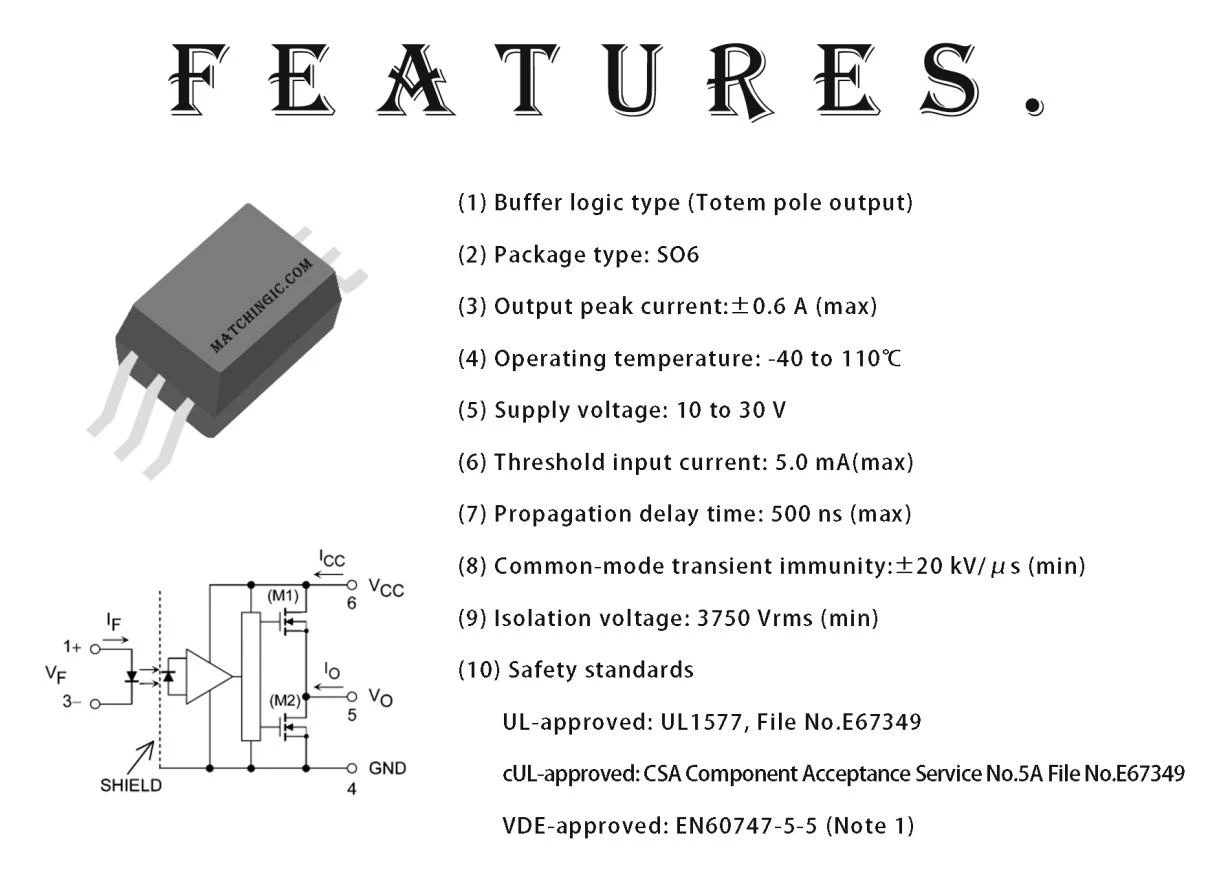

product-1208-881

Gerelateerde producten:

Mfr. onderdeel	TLP151A	TLP151A, onder E)	TLP151A(TPL,E)	TLP151A(TPR,E)
Beschrijving	OPTOISO IGBT MOSFET-DRIVER	OPTOISO IGBT MOSFET-DRIVER	OPTOISO IGBT MOSFET-DRIVER	OPTOISO IGBT MOSFET-DRIVER
Voorraad	50000	50000	50000	50000
product status	Actief	Actief	Actief	Actief
Technologie	Optische koppeling	Optische koppeling	Optische koppeling	Optische koppeling
Aantal kanalen	1	1	1	1
Spanning - Isolatie	3750Vrms	3750Vrms	3750Vrms	3750Vrms
Common Mode voorbijgaande immuniteit (min.)	20kV/us	20kV/us	20kV/us	20kV/us
Voortplantingsvertraging tpLH / tpHL (max.)	500 ns, 500 ns	500 ns, 500 ns	500 ns, 500 ns	500 ns, 500 ns
Pulsbreedtevervorming (max.)	350 ns	350 ns	350 ns	350 ns
Stroom - Uitgang hoog, laag	400mA, 400mA	400mA, 400mA	400mA, 400mA	400mA, 400mA
Stroom - Piekvermogen	400mA	400mA	400mA	400mA
Spanning - Voorwaarts (Vf) (Typ)	1.55V	1.55V	1.55V	1.55V
Stroom - DC vooruit (als) (max.)	25mA	25mA	25mA	25mA
Spanning - Uitgangsvoeding	10V ~ 30V	10V ~ 30V	10V ~ 30V	10V ~ 30V
Bedrijfstemperatuur	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C
Pakket / doos	SOP5(4,4x1,27)	SOP5(4,4x1,27)	SOP5(4,4x1,27)	SOP5(4,4x1,27)
Pakket	Tape en spoel (TR)	Tape en spoel (TR)	Tape en spoel (TR)	Tape en spoel (TR)

Toepassingen:

• Transistoromvormers

• MOSFET-poortdrivers

• IGBT-poortdrivers

Algemeen:

De TLP151A is een fotocoupler in een SO6-pakket die bestaat uit een GaA ℓAs infrarood lichtgevende diode (LED) die optisch is gekoppeld aan een geïntegreerde high-gain, high-speed fotodetector IC-chip.

De fotodetector heeft een intern Faraday-schild dat een gegarandeerde common-mode transiënte immuniteit biedt. TLP151A is geschikt voor directe poortaansturingscircuits voor IGBT's met kleine capaciteit of vermogens-MOSFET's.
