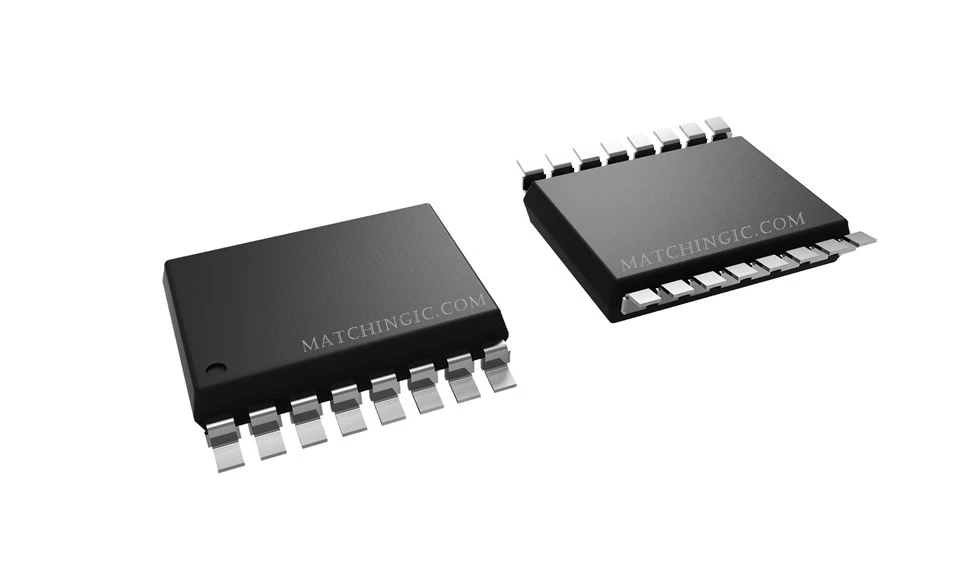

FOD8333R2
Beschrijving
Technische Parameters
De FOD8333R2 Optocoupler Gate Driver komt naar voren als een geavanceerde oplossing voor toepassingen op het gebied van vermogenselektronica, met geavanceerde functies die prioriteit geven aan precisie en betrouwbaarheid. Met zijn LED-ingangsaandrijving die de ontvangst van digitaal gecodeerde signalen mogelijk maakt, optisch geïsoleerde foutdetectiefeedback en een actieve Miller-klem die zorgt voor een veilige IGBT-uitschakeling tijdens hoge dv/dt, blinkt de poortdriver uit in het verbeteren van de systeemrobuustheid. Opmerkelijke kenmerken zijn onder meer de hoge ruisimmuniteit met een minimale Common Mode Rejection van 35 kV/us, een piekuitgangsstroom van 2,5 A voor apparaten met gemiddeld vermogen en geïntegreerde IGBT-beveiligingen. De hoge schakelsnelheid van het apparaat over een breed bedrijfstemperatuurbereik (40 graden tot 100 graden) versterkt zijn positie als veelzijdige en betrouwbare oplossing voor diverse industriële omgevingen.
Gerelateerde producten:
|
Mfr. onderdeel |
FOD8333 |
FOD8333R2 |
FOD8333R2V |
FOD8333V |
|
Beschrijving |
OPTOISO IGBT MOSFET-DRIVER |
OPTOISO IGBT MOSFET-DRIVER |
OPTOISO IGBT MOSFET-DRIVER |
OPTOISO IGBT MOSFET-DRIVER |
|
Voorraad |
50000 |
50000 |
50000 |
50000 |
|
product status |
Actief |
Actief |
Actief |
Actief |
|
Technologie |
Optische koppeling |
Optische koppeling |
Optische koppeling |
Optische koppeling |
|
Aantal kanalen |
1 |
1 |
1 |
1 |
|
Spanning - Isolatie |
4243Vrms |
4243Vrms |
4243Vrms |
4243Vrms |
|
Common Mode voorbijgaande immuniteit (min.) |
35kV/us |
35kV/us |
35kV/us |
35kV/us |
|
Voortplantingsvertraging tpLH / tpHL (max.) |
250ns, 250ns |
250ns, 250ns |
250ns, 250ns |
250ns, 250ns |
|
Pulsbreedtevervorming (max.) |
100 ns |
100 ns |
100 ns |
100 ns |
|
Stroom - Uitgang hoog, laag |
2.5A, 2.5A |
2.5A, 2.5A |
2.5A, 2.5A |
2.5A, 2.5A |
|
Stroom - Piekvermogen |
2.5A |
2.5A |
2.5A |
2.5A |
|
Spanning - Voorwaarts (Vf) (Typ) |
1.4V |
1.4V |
1.4V |
1.4V |
|
Stroom - DC vooruit (als) (max.) |
25mA |
25mA |
25mA |
25mA |
|
Spanning - Uitgangsvoeding |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
|
Bedrijfstemperatuur |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
|
Pakket / doos |
WSOP16(7,5x1,27) |
WSOP16(7,5x1,27) |
WSOP16(7,5x1,27) |
WSOP16(7,5x1,27) |
|
Pakket |
Tape en spoel (TR) |
Tape en spoel (TR) |
Tape en spoel (TR) |
Tape en spoel (TR) |
Toepassingen:
• AC- en borstelloze DC-motoraandrijving
• Industriële omvormer
• Ononderbroken stroomvoorziening
• Inductieverwarming
• Geïsoleerde IGBT/Power-MOSFET-poortaandrijving
Beschrijving:
De FOD8333 is een geavanceerde IGBT-aandrijfoptocoupler met een uitgangsstroom van 2,5 A, die in staat is om IGBT's met gemiddeld vermogen aan te sturen met vermogens tot 1.200 V en 150 A. Hij is geschikt voor het snel schakelen van vermogen-IGBT's en MOSFET's in motorbesturingsinvertertoepassingen en hoge -prestatie-energiesystemen. De FOD8333 biedt beveiligingsfuncties die nodig zijn om foutcondities te voorkomen die leiden tot destructieve thermische overstroming van IGBT's. Het apparaat maakt gebruik van Fairchild's eigen Optoplanar® coplanaire verpakkingstechnologie en een geoptimaliseerd IC-ontwerp om betrouwbare hoge isolatie en hoge ruisimmuniteit te bereiken, gekenmerkt door hoge specificaties voor common-mode-afwijzing en voeding-afwijzing. Het apparaat is gehuisvest in een plastic behuizing met brede behuizing, 16-pin, kleine omlijning. Het gate-driver-kanaal bestaat uit een aluminium galliumarsenide (AlGaAs) lichtemitterende diode (LED) die optisch is gekoppeld aan een geïntegreerd high-speed drivercircuit met een low-RDS(ON) MOSFET-eindtrap. Het foutdetectiekanaal bestaat uit een AlGaAs-LED die optisch is gekoppeld aan een geïntegreerd high-speed feedbackcircuit voor foutdetectie.
